景觀設計之自動灌溉系統解決方案

灌溉系統，是指灌溉工程的整套設施。包括三個部分：(1)水源（河流、水庫或井泉等）及渠道建筑物；(2)由水源取水輸送至灌溉區域的輸水系統，包括渠道或管路及其上的隧洞、渡槽、涵洞和倒虹管等；在灌溉區域分配水量的配水系統，包括灌區內部各級渠道以及控制和分配水量的節制閘、分水閘、斗門等；(3)田間臨時性渠道。

水源工程

水源工程包括河流、湖泊、水庫和井泉等都可以作為噴灌的水源，但都必須修建相應的水源工程，如泵站及附屬設施、水量調節池等，對于實驗，可找滿足要求水槽代替。

水泵及配套動力機

噴灌需要使用有壓力的水才能進行噴灑。通常是用水泵將水提吸、增壓、輸送到各級管道及各個噴頭中，并通過噴頭噴灑出來。噴灌可使用各種農用泵，如離心泵、潛水泵、深井泵等。在有電力供應的地方常用電動機作為水泵的動力機。

在用電困難的地方可用柴油機、拖拉機或手扶拖拉機等作為水泵的動力機，動力機功率大小根據水泵的配套要求而定，實驗中，可采用電動機作為水泵的動力機。

管道系統及配件

管道系統一般包括干管、支管兩級，豎管三級，其作用是將壓力水輸送并分配到田間噴頭中去。干管和支管起輸、配水作用，豎管安裝在支管上，末端接噴頭。管道系統中裝有各種連接和控制的附屬配件，包括閘閥、三通、彎頭和其他接頭等，有時在干管或支管的上端還裝有施肥裝置。

噴頭

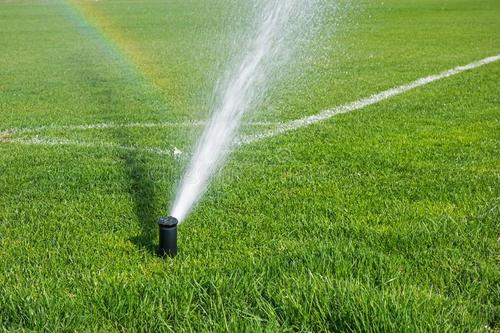

噴頭將管道系統輸送來的水通過噴嘴噴射到空中，形成下雨的效果撤落在地面，灌溉作物。噴頭裝在豎管上或直接安裝于支管上，是噴灌系統中的關鍵設備。根據具體實驗條件選擇合適噴頭

田間工程

移動式噴灌機在田間作業，需要在田間修建水渠和調節池及相應的建筑物，將灌溉水從水源引到田間，以滿足噴灌的要求。

首部

其作用是從水源取水，并對水進行加壓、水質處理、肥料注入和系統控制。一般包括動力設備、水泵、過濾器、施肥器、泄壓閥、逆止閥、水表、壓力表，以及控制設備，如自動灌溉控制器、衡壓變頻控制裝置等。首部設備的多少，可視系統類型、水源條件及用戶要求有所增減。如在利用城市供水系統作為水源的情況下，往往不需要加壓水泵。

渠道灌溉系統

由灌溉渠首工程，輸水、配水工程和田間灌溉工程等部分組成。①灌溉渠首工程有水庫、提水泵站、有壩引水工程、無壩引水工程、水井等多種形式，用以適時、適量地引取灌溉水量。②輸水、配水工程包括渠道和渠系建筑物，其任務是把渠首引入的水量安全地輸送、合理地分配到灌區的各個部分。按其職能和規模,一般把固定渠道分為干、支、斗、農四級，視灌區大小和地形情況可適當增減渠道的級數。渠系建筑物包括分水建筑物、量水建筑物、節制建筑物、銜接建筑物、交叉建筑物、排洪建筑物、泄水建筑物等。③田間灌溉工程指農渠以下的臨時性毛渠、輸水壟溝和田間灌水溝、畦田以及臨時分水、量水建筑物等，用以向農田灌水，滿足作物正常生長或改良土壤的需要。

20世紀50年代以來，中國在南方一些土地分散、水源不足、水土資源分布不平衡的山區、丘陵區，為了充分利用水土資源，把鄰近幾個小型灌溉系統連接起來，對水資源實行統一調度和管理，并把輸水配水渠道和星羅棋布的塘堰相連，河水充裕時，引水充塘；河水不足時，由塘堰放水灌溉，彌補河水的不足，形成了長藤結瓜式灌溉系統。在北方平原地區，為了提高已成灌區的 [2]  灌溉保證率，擴大灌溉面積和防治土壤鹽堿化，在引用地表水的灌區內部，打井提水，井渠并用，形成了 [3]  地表水地下水聯合運用的灌溉系統。

管道灌溉系統

管道灌溉系統分為噴灌系統、滴灌系統和 [4]  低壓管道輸水灌溉系統等，主要由首部取水加壓設施、輸水管網及灌溉出水裝置三部分組成，通常按其可動程度將管道灌溉系統分為固定式、半固定式和移動式三種類型。

20世紀50年代，中國在經濟作物區和部分大田作物區開始修建噴灌系統，70年代開始修建滴灌系統。低壓管道輸水灌溉系統于60年代先后出現于上海市和江蘇南部的一些提水灌區以及河南省溫縣的井灌區，以后逐漸得到推廣。

管道灌溉系統具有節省灌溉水量、減少渠道占地、提高灌溉效率和灌水質量等優點，在提水灌區和井灌區，已成為技術改造的方向。
